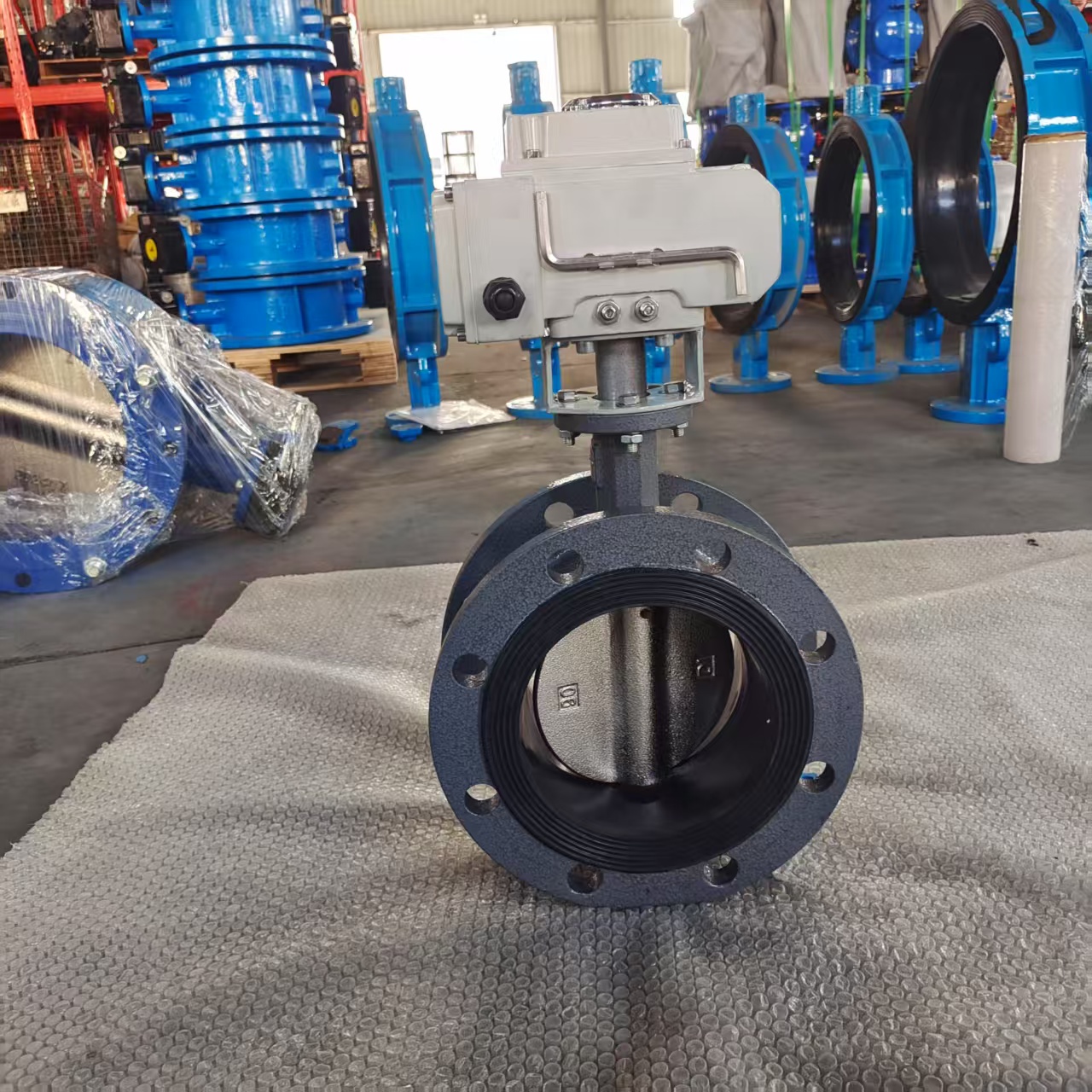

D941X電動法蘭蝶閥
電動蝶閥適用于需要流量調節的場合。由于蝶閥在管路中的壓力損失比較大。
訂購熱線：18202264117
<--電動法蘭蝶閥的簡介-->
電動蝶閥適用于需要流量調節的場合。由于蝶閥在管路中的壓力損失比較大，大約是閘閥的三倍，因此在選擇蝶閥時，應充分考慮管路系統受壓力損失的影響，還應考慮關閉時蝶板承受管道介質壓力的堅固性。此外，還必須考慮在高溫下彈性閥座材料所承受工作溫度的限制。 蝶閥的結構長度和總體高度較小，開啟和關閉速度快，且具有良好的流體控制特性，蝶閥的結構原理適合制作大口徑閥門。當要求蝶閥作控制流量使用時，重要的是正確選擇蝶閥的尺寸和類型，使之能恰當地、有效地工作。

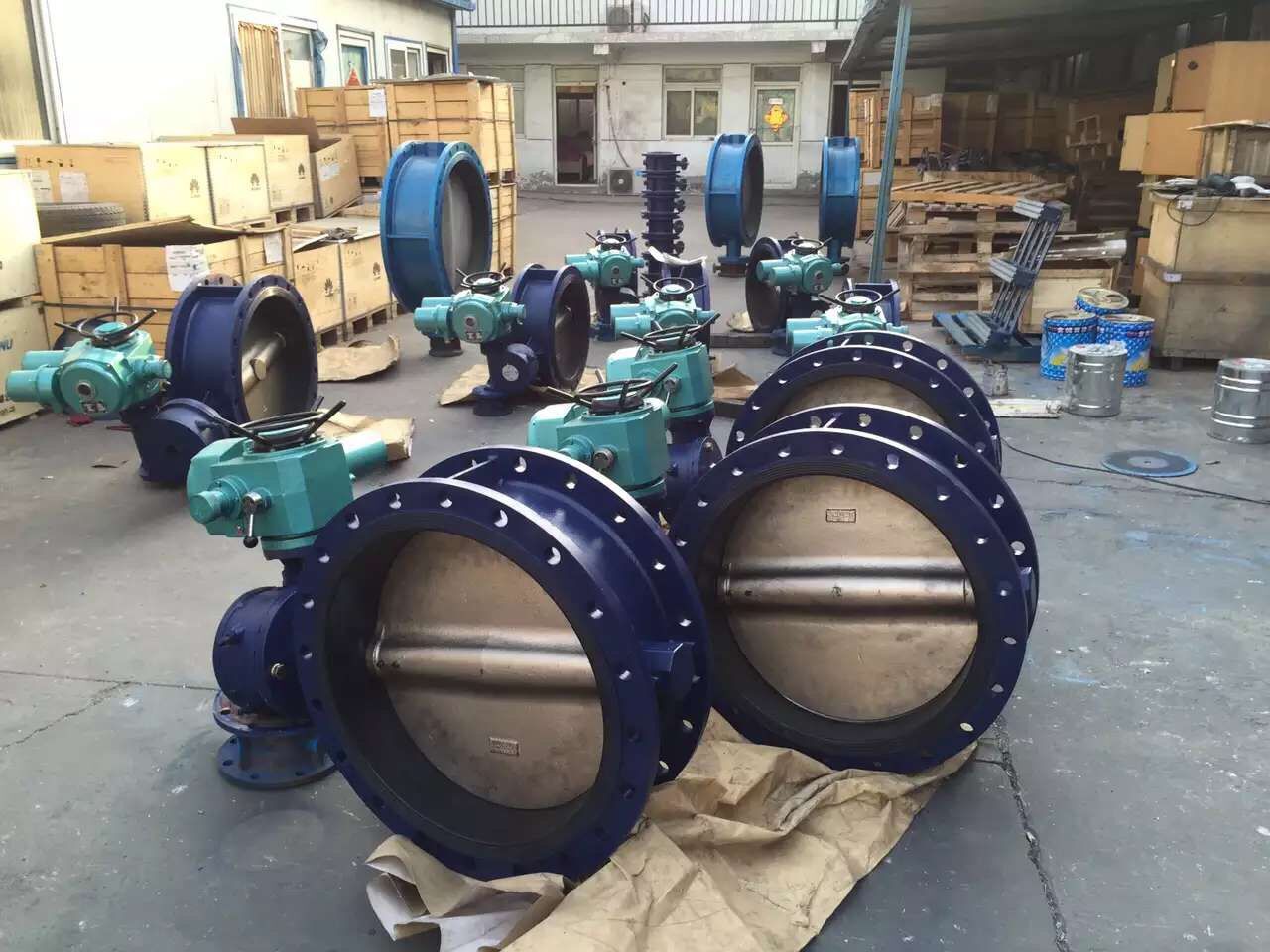

天津斯帝爾閥門生產球墨鑄鐵材質、鑄鋼材質、不銹鋼材質的電動法蘭蝶閥；蝶閥閥板可用304不銹鋼材質、316不銹鋼材質等，可根據特殊工況定制閥門。
| 通徑DN | L | D | D1 | Z-d | H | Ho | A | B | Do |
| 50 | 108 | 165 | 125 | 4-18 | 82.5 | 443 | 193 | 125 | 80 |
| 65 | 112 | 185 | 145 | 4-18 | 92.5 | 463 | 193 | 125 | 80 |
| 80 | 114 | 200 | 160 | 8-18 | 100 | 483 | 193 | 125 | 80 |
| 100 | 127 | 220 | 180 | 8-18 | 110 | 498 | 193 | 125 | 80 |
| 125 | 140 | 250 | 210 | 8-18 | 125 | 682 | 193 | 245 | 150 |
| 150 | 140 | 285 | 240 | 8-22 | 142.5 | 736 | 193 | 245 | 150 |
| 200 | 152 | 340 | 295 | 8-22 | 170 | 800 | 283 | 245 | 150 |
| 250 | 250 | 395 | 350 | 12-22 | 192.5 | 895 | 283 | 313 | 200 |
| 300 | 270 | 445 | 400 | 12-22 | 222.5 | 956 | 334 | 313 | 200 |
| 350 | 290 | 505 | 460 | 16-22 | 252.5 | 1029 | 334 | 313 | 250 |
| 400 | 310 | 565 | 515 | 16-26 | 282.5 | 1103 | 425 | 313 | 250 |
| 450 | 330 | 615 | 565 | 20-26 | 307.58 | 1280 | 425 | 439 | 300 |
| 500 | 350 | 670 | 620 | 20-26 | 335 | 1186 | 425 | 431 | 360 |
| 600 | 390 | 780 | 725 | 20-30 | 390 | 1321 | 425 | 556 | 360 |
| 700 | 430 | 895 | 840 | 24-30 | 420 | 1431 | 620 | 556 | 360 |
| 800 | 470 | 1015 | 950 | 24-33 | 477.5 | 1542 | 620 | 556 | 360 |
| 900 | 510 | 1115 | 1050 | 28-33 | 1117.5 | 1800 | 620 | 706 | 360 |
| 1000 | 550 | 1230 | 1160 | 28-36 | 582.5 | 2363 | 620 | 706 | 360 |
| 1200 | 630 | 1455 | 1380 | 32-39 | 692.5 | 2583 | 620 | 706 | 360 |
<--電動法蘭蝶閥密封材質-->
| 材料品種 |
氯丁橡膠
|
丁晴橡膠
|
乙丙橡膠
|
聚四氟乙烯
|
硅橡膠
|
氟橡膠
|
|
代號
|
X或J
|
XA或J
|
XB或J
|
J或 F
|
XD或J
|
XE或 J
|
|
高溫度
|
82℃
|
93℃
|
150℃
|
232℃
|
250℃
|
204℃
|
|
低溫度
|
-40℃
|
-40℃
|
-40℃
|
-268℃
|
-70℃
|
-23℃
|
|
適用工作溫度
|
≤65℃
|
≤80℃
|
≤120℃
|
≤200℃
|
≤200℃
|
≤180℃
|
