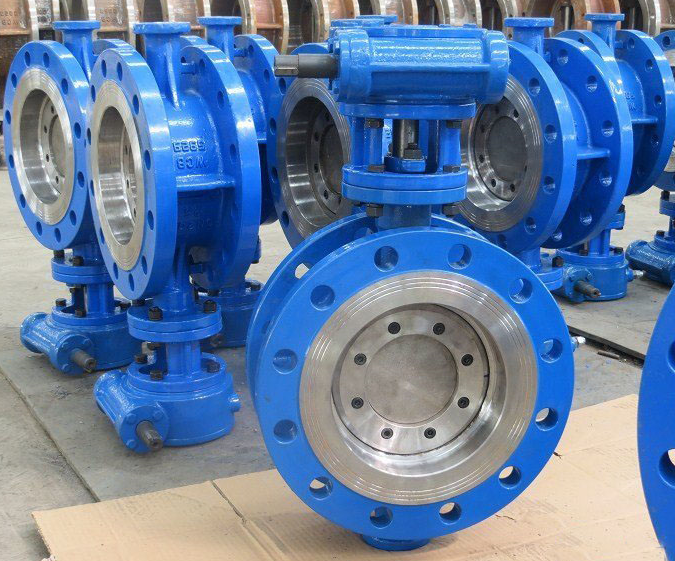

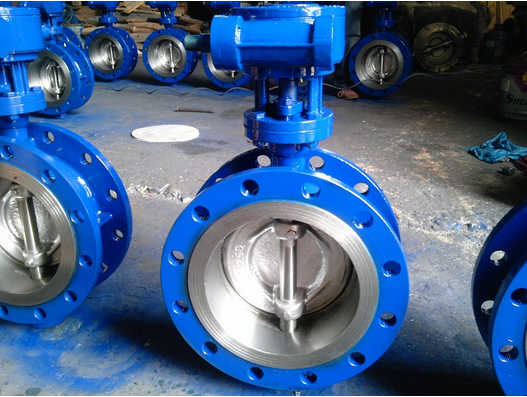

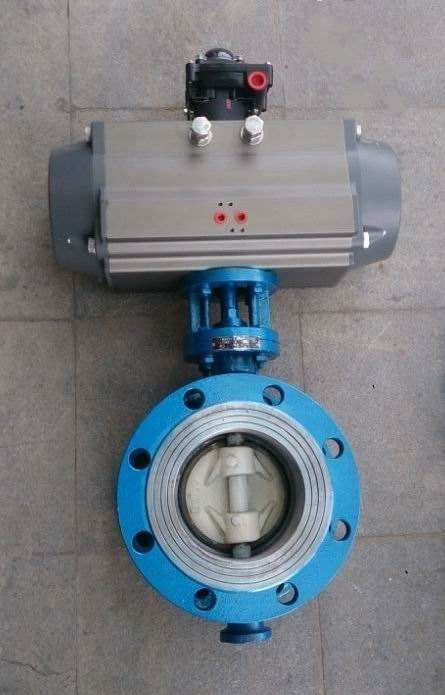

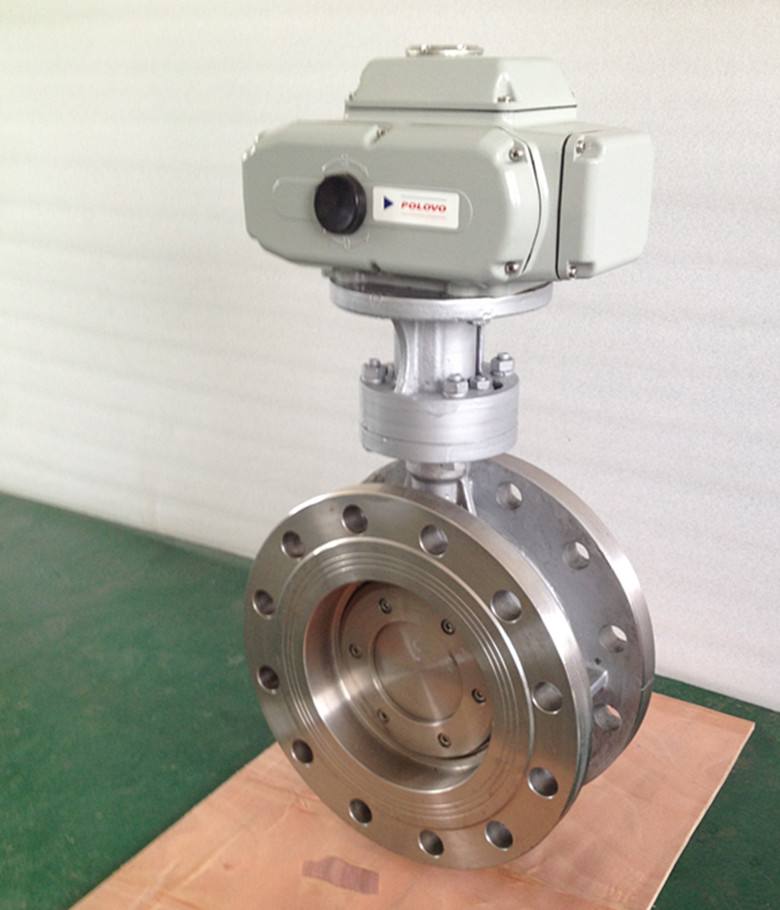

硬密封蝶閥系列
硬密封蝶閥 主要適用于冶煉、石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、供水、排水等氣體、液體管道等系統上。
訂購熱線：18202264117
硬密封蝶閥主要包括鑄鋼蝶閥、焊接蝶閥適用于冶煉、石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、供水、排水等氣體、液體管道等系統上，適用腐蝕性非腐蝕性氣體、液體、半流體及固體粉塵為介質的管線和壓容器上，作為控制介質之用。
閥門主要由閥體、閥座、閥板、密封圈、閥軸、軸銷、填料壓蓋及驅動機構所組成。其主要零件材質詳見下表：
| 閥體 | 閥板 |
閥板 密封圈 |
閥座 |
閥軸 軸銷 |
填料 | 軸套 |
| WCB | WCB | 2Cr13 | 1Cr18Ni9Ti | 2Cr13 | 柔性石墨 | ZQAl9-4 |
<--閥門參數-->
| DN | L | H1 | 1.0MPa | 1.6MPa | ||||
| D | D1 | Z-φd | D | D1 | Z-φd | |||
| 100 | 127 | 107 | 235 | 190 | 8-φ18 | 220 | 180 | 8-φ18 |
| 125 | 140 | 123 | 270 | 220 | 8-φ18 | 250 | 210 | 8-φ18 |
| 150 | 140 | 140 | 300 | 250 | 8-φ18 | 285 | 240 | 8-φ22 |
| 200 | 152 | 180 | 360 | 310 | 8-φ23 | 340 | 295 | 12-φ22 |
| 250 | 165 | 200 | 425 | 370 | 12-φ23 | 405 | 355 | 12-φ26 |
| 300 | 178 | 250 | 485 | 430 | 12-φ23 | 460 | 410 | 12-φ26 |
| 350 | 190 | 270 | 555 | 490 | 16-φ23 | 520 | 470 | 16-φ26 |
| 400 | 216 | 300 | 620 | 550 | 16-φ25 | 580 | 525 | 16-φ30 |
| 450 | 222 | 320 | 670 | 600 | 20-φ25 | 640 | 585 | 20-φ30 |
| 500 | 229 | 380 | 730 | 660 | 20-φ25 | 715 | 650 | 20-φ33 |
| 600 | 267 | 440 | 845 | 770 | 20-φ30 | 840 | 770 | 20-φ36 |
| 700 | 292 | 500 | 960 | 875 | 24-φ30 | 910 | 840 | 24-φ36 |
| 800 | 318 | 560 | 1085 | 990 | 24-φ34 | 1025 | 950 | 24-φ39 |
| 900 | 330 | 610 | 1185 | 1090 | 28-φ34 | 1125 | 1050 | 28-φ39 |
| 1000 | 410 | 660 | 1320 | 1210 | 28-φ36 | 1255 | 1170 | 28-φ42 |
